Circuito eléctrico

Fuente de Energía: Proporciona la energía necesaria para que los electrones fluyan. Ejemplos incluyen baterías y generadores.

Conductores: Materiales que permiten el flujo de corriente eléctrica. Los cables de cobre son conductores comunes debido a su baja resistencia.

Resistencias: Dispositivos que limitan la cantidad de corriente que puede fluir a través de un circuito. Se utilizan para proteger otros componentes y controlar el flujo de corriente.

Interruptores: Permiten abrir o cerrar el circuito, controlando el flujo de corriente.

Dispositivos de Salida: Utilizan la energía eléctrica para realizar trabajo. Ejemplos incluyen bombillas, motores y electrodomésticos.

1. Circuito en Serie: Los componentes están conectados uno tras otro, formando una sola trayectoria para la corriente. Si uno de los componentes falla, todo el circuito se interrumpe.Características:
   • La corriente es la misma a través de todos los componentes.
   • El voltaje total es la suma de los voltajes a través de cada componente.
   • La resistencia total es la suma de todas las resistencias.
2. Circuito en Paralelo: Los componentes están conectados en varias trayectorias, permitiendo que la corriente se divida y fluya a través de múltiples caminos.Características:
   • El voltaje es el mismo a través de cada rama.
   • La corriente total es la suma de las corrientes en cada rama.
   • La resistencia total es menor que la resistencia más pequeña de una de las ramas.

magina un simple circuito compuesto por una batería, una bombilla y cables conductores. Cuando cierras el circuito al encender el interruptor, la batería proporciona una diferencia de potencial (voltaje) que impulsa a los electrones a través de los cables. Estos electrones fluyen a través del filamento de la bombilla, causando que se caliente y emita luz. La resistencia del filamento limita la cantidad de corriente que fluye, protegiendo así la bombilla de daños.

Los circuitos eléctricos son fundamentales para la tecnología moderna y nuestra vida diaria. Comprender cómo funcionan te permitirá no solo apreciar la ingeniería detrás de tus dispositivos favoritos, sino también aplicar este conocimiento en diversas situaciones prácticas. Desde construir circuitos básicos hasta resolver problemas complejos usando la Ley de Ohm, el mundo de los circuitos eléctricos está lleno de oportunidades para aprender y explorar.

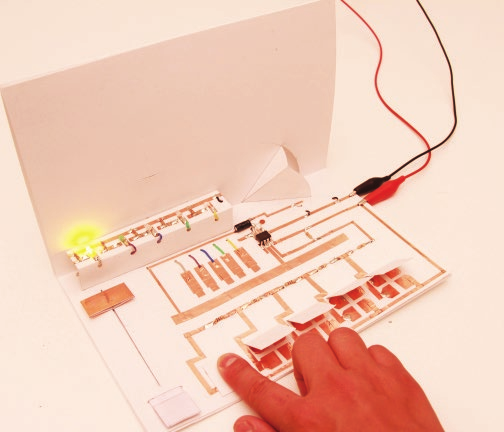

Creación de un Circuito de Papel

Objetivo: Explorar la construcción de circuitos eléctricos usando materiales no convencionales.

Materiales:

• Papel o cartulina
• Cinta conductora de cobre o grafito
• Batería de botón (CR2032)
• LED
• Tijeras
• Pegamento

Instrucciones:

1. Diseño del Circuito: Dibuja el diseño de un circuito simple en el papel o cartulina, incluyendo la ubicación de la batería y el LED.
2. Aplicación de la Cinta Conductora: Coloca la cinta conductora siguiendo el diseño del circuito, asegurándote de que haya continuidad en las conexiones.
3. Colocación del LED: Coloca el LED en el circuito, asegurándote de que los terminales positivo y negativo estén correctamente orientados.
4. Conexión de la Batería: Coloca la batería de botón en su lugar, asegurándote de que esté en contacto con la cinta conductora.
5. Prueba: Observa cómo se enciende el LED cuando completas el circuito.
6. Documentación: Toma fotos de tu circuito y escribe una breve explicación de cómo funciona.

Análisis de Cortocircuitos

Objetivo: Comprender qué es un cortocircuito y cómo puede afectar un circuito eléctrico.

Materiales:

• Batería (9V)
• Bombilla con portalámparas
• Interruptor
• Cables de conexión
• Resistencia variable (potenciómetro)
• Multímetro

Instrucciones:

1. Construcción del Circuito: Conecta la batería, la bombilla, el interruptor y la resistencia variable en un circuito simple.
2. Medición: Usa el multímetro para medir la corriente en diferentes configuraciones de resistencia.
3. Cortocircuito: Simula un cortocircuito eliminando la resistencia del circuito (conecta directamente los cables de la batería a la bombilla sin resistencia). Observa lo que sucede.
4. Documentación: Anota tus observaciones y reflexiona sobre los riesgos de los cortocircuitos. Incluye medidas de seguridad para evitar cortocircuitos en circuitos eléctricos reales.

Errores Eléctricos a lo Largo de la Historia

Objetivo: Investigar y reflexionar sobre errores eléctricos significativos a lo largo de la historia y su impacto en el desarrollo de la tecnología eléctrica y la seguridad.

Materiales:

• Computadora con acceso a internet
• Libreta de notas
• Bolígrafo o lápiz
• PowerPoint, Google Slides o cualquier software de presentaciones

Instrucciones:

1. Investigación Inicial:
   • Utiliza recursos en línea para investigar errores eléctricos notables en la historia. Busca incidentes que tuvieron un gran impacto en la seguridad, el diseño de circuitos eléctricos y la normativa eléctrica.
   • Algunos ejemplos de errores eléctricos incluyen el incendio del Ring Theatre en 1881, el incidente del Reactor de Chernobyl en 1986, y la quema del Hindenburg en 1937.
2. Selección de Casos:
   • Elige al menos tres errores eléctricos históricos para estudiar en profundidad. Asegúrate de seleccionar una variedad de incidentes para cubrir diferentes aspectos de la electricidad y la ingeniería eléctrica.
3. Recopilación de Información:
   • Para cada caso seleccionado, recopila información sobre:
     • Fecha y ubicación del incidente
     • Causa del error eléctrico
     • Consecuencias inmediatas y a largo plazo
     • Cambios en la normativa y prácticas de seguridad resultantes del incidente
4. Organización de la Información:
   • Organiza la información recopilada en una presentación visualmente atractiva. Usa PowerPoint, Google Slides u otro software de presentaciones para crear diapositivas claras y bien estructuradas.
   • Incluye imágenes y gráficos relevantes para ilustrar cada incidente.
5. Creación de la Presentación:
   • Crea una diapositiva de introducción que explique el objetivo de la presentación y por qué es importante aprender de los errores eléctricos del pasado.
   • Dedica una diapositiva o más a cada incidente, presentando la información de manera clara y concisa.
   • Incluye una diapositiva de conclusión que resuma las lecciones aprendidas de estos errores eléctricos y cómo han influido en la seguridad y las prácticas actuales en la ingeniería eléctrica.
6. Reflexión Personal:
   • Escribe una reflexión personal sobre lo que aprendiste de esta actividad. Considera cómo los errores del pasado han moldeado la tecnología y la seguridad actuales, y cómo este conocimiento puede aplicarse para prevenir futuros errores.
   • Reflexiona sobre la importancia de la seguridad eléctrica y cómo la normativa y las mejores prácticas evolucionan a partir de lecciones aprendidas de incidentes históricos.
7. Presentación y Retroalimentación:
   • Si es posible, presenta tu trabajo a tus compañeros o profesor y pide retroalimentación sobre tu investigación y presentación.
   • Toma notas sobre cualquier comentario recibido y piensa en cómo podrías mejorar tu presentación o en qué otros aspectos podrías profundizar.
8. Documentación y Archivo:
   • Guarda tu presentación y tus notas en un archivo organizado. Este archivo te servirá como referencia futura y como evidencia de tu aprendizaje y reflexión sobre los errores eléctricos a lo largo de la historia.
